汽车以太网测试服务

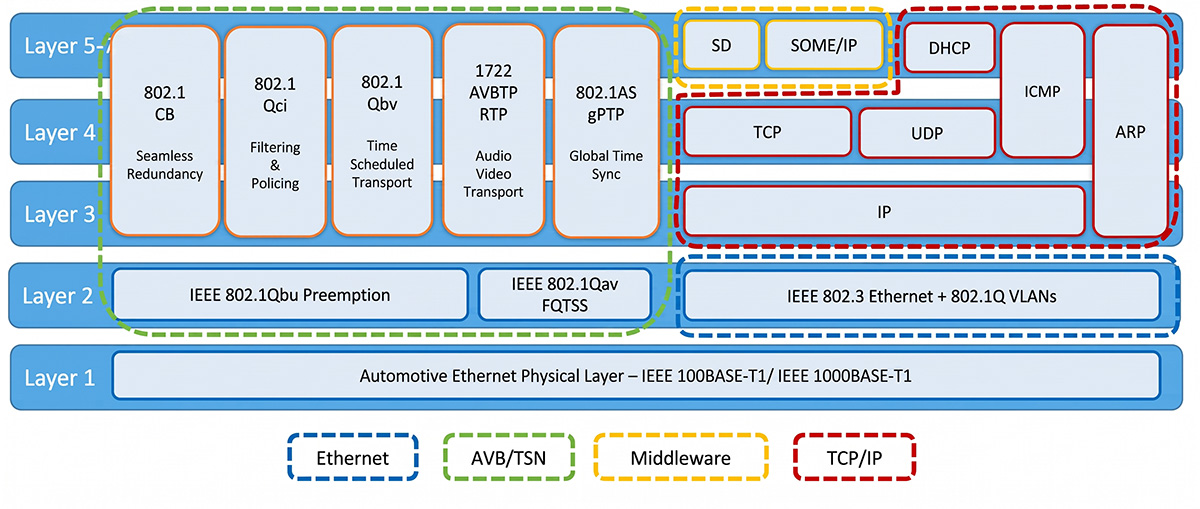

按照IEEE、OPEN产业联盟、AUTOSAR联盟和AVnu联盟的相关测试标准，实验室建成了覆盖汽车以太网网 络7层一致性、功能、性能测试能力，主要提供物理层、协议层、应用层测试。

汽车以太网物理层测试能力

分类 依据标准 测试项目
发射机一致性

· IEEE 802.3bw-2015 100Base-T1

· OPEN Alliance BroadR-Reach Physical Layer Specification v3.2

Transmit droop (positive and negative) test mode

Transmit jitter test in MASTER mode

Transmit jitter test in SLAVE mode

Transmitter distortion test mode

Power Spectral Density (PSD) mask and power level test mode
接收机一致性

· IEEE 802.3bw-2015 100Base-T1

· OPEN Alliance BroadR-Reach Physical Layer Specification v3.2

· OPEN Alliance Automotive Ethernet ECU Test Specification v2.0

Broad-Reach Rx Compliance Application- BER Test
链路分段一致性

· OPEN Alliance Definition for Communication Channel v2.0

Cable test-Basic Requirement

Connector test-Basic Requirement

Whole communication channel test-Basic Requirement

Connector for Alien Crosstalk-Additional Requirement

Whole communication channel test (4 around 1)-Additional Requirement
MDI S参数一致性

· IEEE802.3bw

· OABR Physical Layer Transceiver Spec. V3.2

· Open Alliance Automotive Ethernet ECU(TC8)

IEEE802.3bw MDI Test

OABR Physical Layer Transceiver Spec. V3.2 MDI Test

Open Alliance Automotive Ethernet ECU(TC8) MDI Test

Open Alliance Automotive Ethernet ECU(TC8) Fixture Test

汽车以太网协议层测试能力

覆盖了AUTOSAR联盟，OPEN联盟制定的汽车以太网TCP/IP协议栈一致性测试,OPEN联盟制定的性能测试，以及AVnu联盟制定的AVB/TSN协议一致性测试要求

分类 依据标准 测试项目
TCP/IP

AUTOSAR Acceptance Test Specification

· IPv4

· TCP

· UDP

· OPEN TC8 Automotive Ethernet

· ECU Test Specification

· OPEN TC11 Switch Semiconductor Test Specification

· IPv4

· ARP (Address Resolution Protocol)

· AUTOConf

· DHCPv4

· TCP

· UDP

· ICMPv4 (Internet Control Message Protocol)
AVB/TSN

· AVnu Alliance Automotive Certification Program

· IEEE 802.1; IEEE 1722; IEEE 1733

· AVB-AS

· AVB-1722

· AVB-FQTSS

· IEEE 802.1AS Synchronization Testing

· IEEE 802.1AS Scalability Testing

· IEEE 802.1AS Grandmaster Selection Testing

· Credit Based Shaping and Bandwidth Reservation Testing

· Pre-emption Testing
交换机功能性能

· OPEN TC8 Automotive Ethernet ECU Test Specification

· OPEN TC11 Switch Semiconductor Test Specification

· RFC 2544 Throughput Test

· RFC 2544 Back to back Test

· RFC 2544 Latency Test

· RFC 2889 Address Caching Capacity Test

· RFC 2889 Address Learning rate Test

· RFC 2889 Errored Frames Filtering Test

汽车以太网应用层测试能力

汽车以太网应用层测试分 4 个子类

1. DoIP 测试 (42)

2. SOME/IP 测试 (23)

3. 诊断协议测试 (103)

4. 诊断刷写测试 (34)

依据 ISO 13400, ISO 14229, AUTOSAR DoIP, SOME/IP 相关协议，基于 Vector 硬件组件和基础软件，自主开发了测试用例

其他总线测试能力

依据国际标准，基于Vector硬件和基础软件，自主开发了LIN,CAN/CANFD,FlexRay等多种汽车总线协议 的测试用例，连同以太网构成完整2.0网络架构测试系统。

序号 LIN测试项 测试用例数
1 LIN通信测试 20
2 LIN诊断服务 55
3 LIN诊断刷写 26
序号 FlexRay测试项 测试用例数
1 Flexray物理层 9
2 Flexray数据链路层 11
3 Flexray诊断服务 124
4 Flexray诊断刷写 33
序号 CAN/CANFD测试项 测试用例数
1 CAN物理层 5
2 CANFD物理层 7
3 CAN数据链路层 13
4 CANFD数据链路层 17
5 CAN/CANFD AUTOSAR网络管理 37
6 CAN/CANFD诊断服务 137
7 CAN/CANFD诊断刷写 36
