HDMI

HDMI(High Definition Multimedia Interface)是一种全数字化音视频传输接口标准,自2002年推出以来 已成为消费电子领域的通用连接方案。其核心功能是通过单根线缆同步传输未压缩的高清视频和多声道音频信号,支持分辨率最高达8K@60Hz(HDM12.1标准)及动态HDR技术。接口类型包括标准、迷你、微型三种规格,兼容设备涵盖电视、游戏主机、电脑等。HDMI还集成HDCP版权保护、eARC音频回传及CEC设备 控制功能,显著简化布线并提升传输质量。截至2025年,最新HDMI12.2规范进一步扩展了带宽与场景适配性。

高速信号测试实验室提供的HDMI相关的测试服务能力介绍

检测项目 检测内容
HDMI 1.4&2.1
TMDS/FRL Compliance Pre-Test
Source/Sink
Transmitter Test (TX)
Receiver Test (TX)
Protocol Test

测试设备

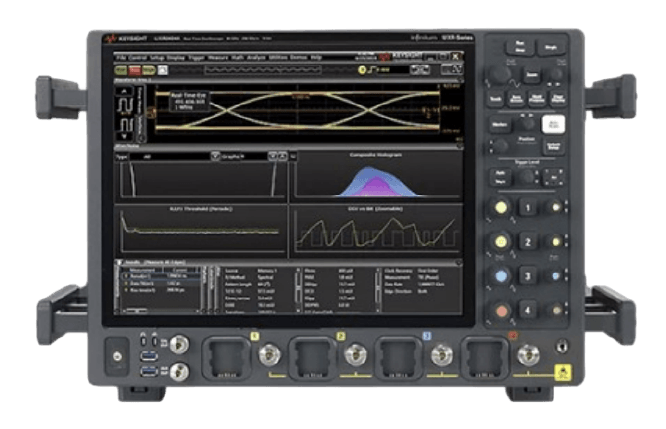

示波器
示波器
品牌 Keysight
型号 UXR0504A infiniium UXR Real-time oscilloscope, 59GHz, 256GSa/s, 4CH
任意波形发生器
任意波形发生器
品牌 Keysight
型号 M8195A 65 GSa/s Arbitrary Waveform Generator M8197A Multi-Channel Synchronization Module
示波器
示波器
品牌 Keysight
型号 Infiniium V-Series Oscilloscopes DSAV254A

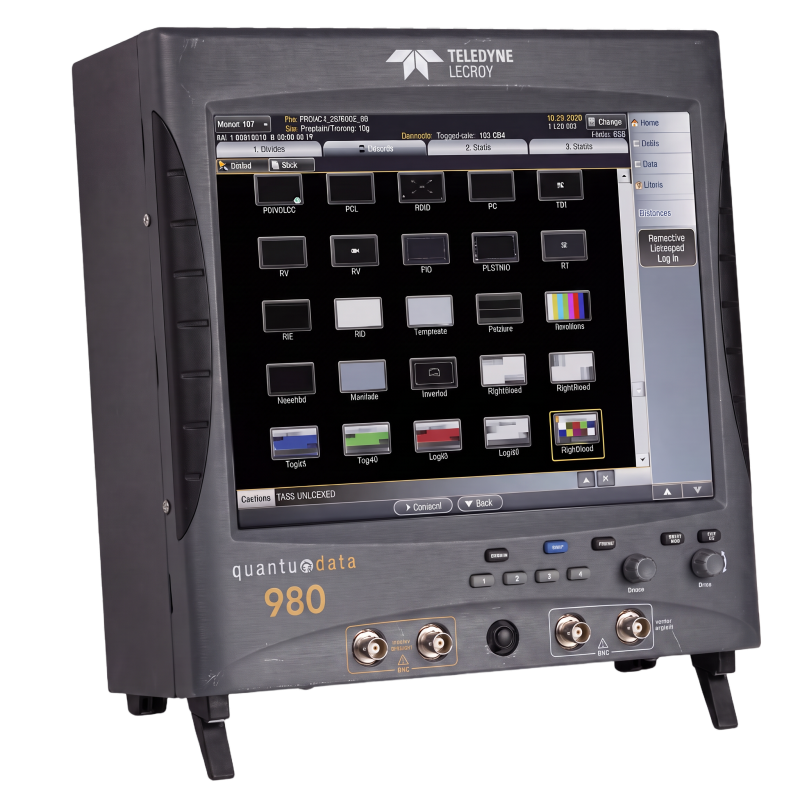

HDMI协议分析仪
HDMI协议分析仪
品牌 Lecroy
型号 980B

测试方案

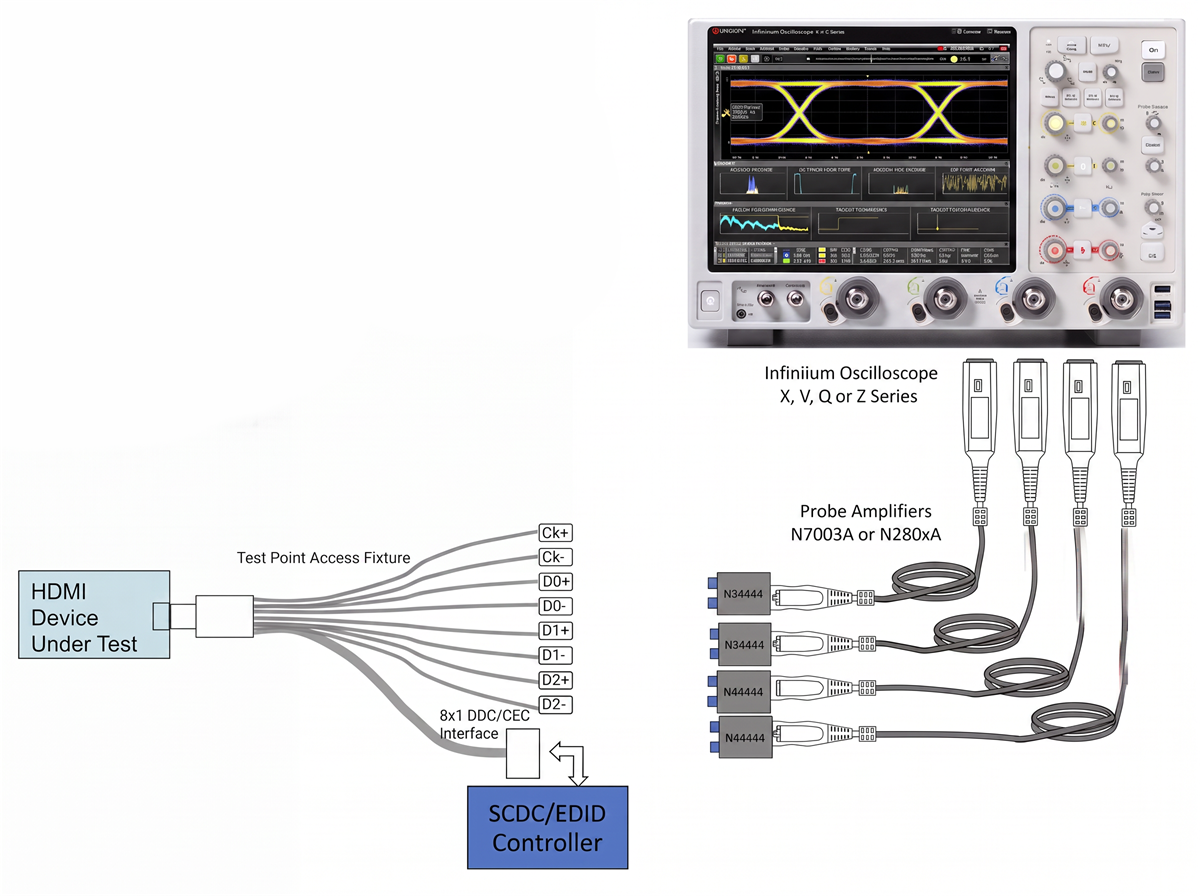

测试方案1

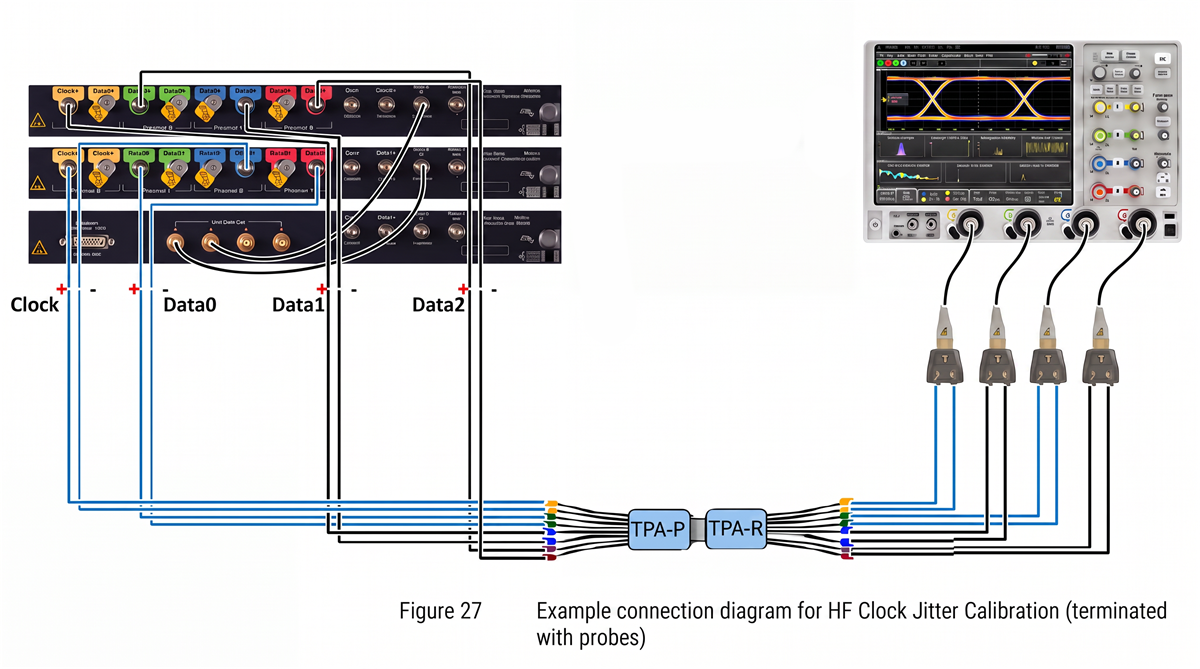

测试方案2

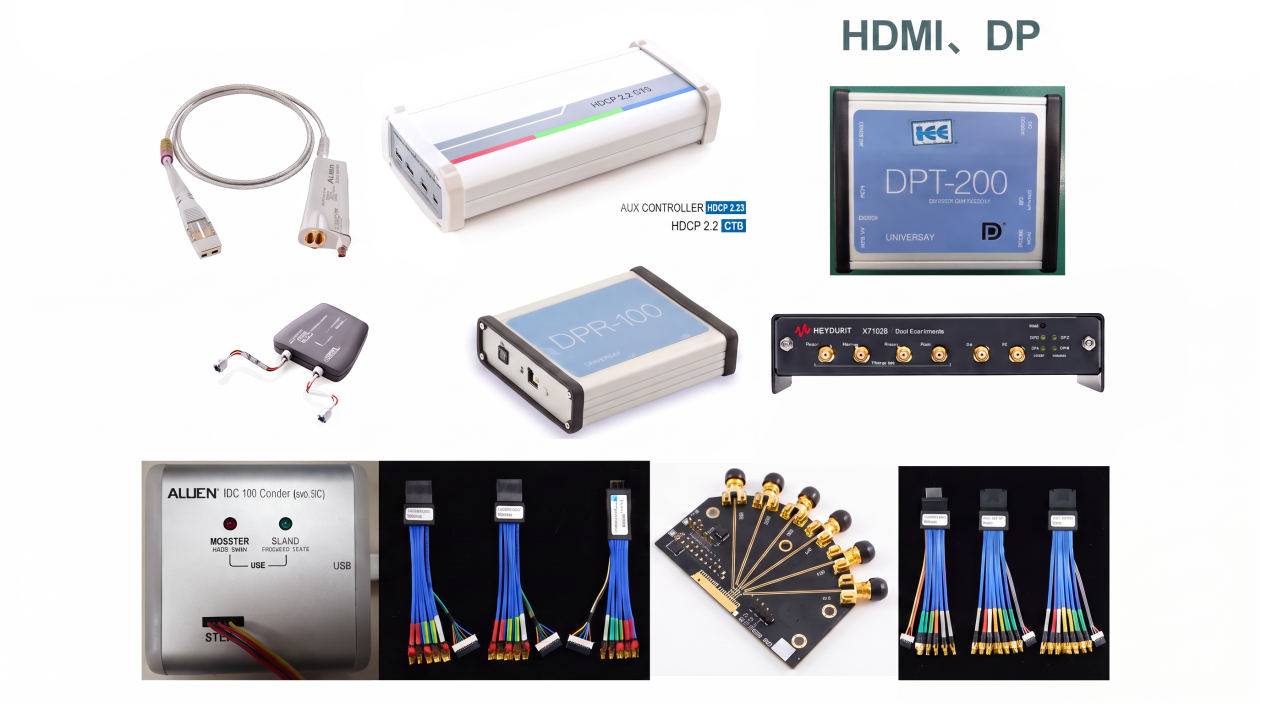

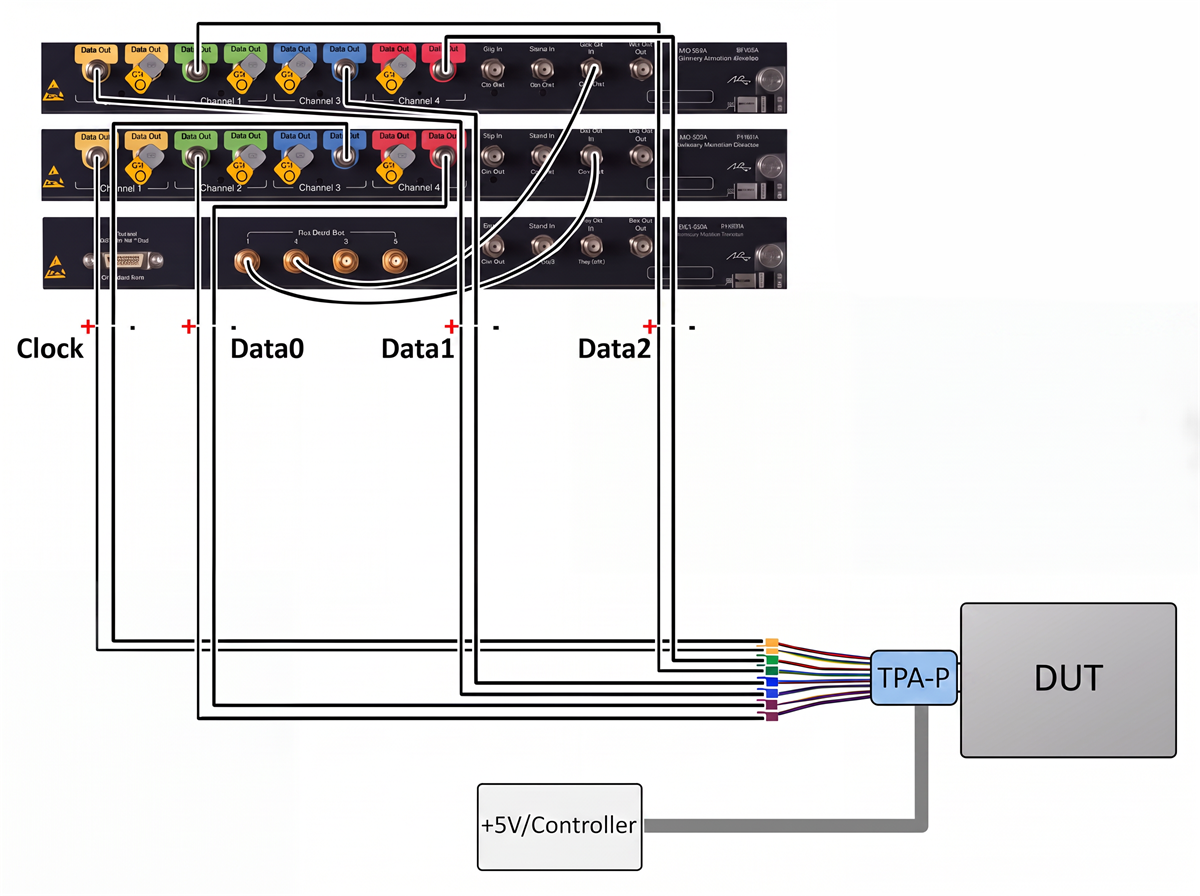

测试方案3
测试方案3
