USB

USB(通用串行总线)是一种支持热插拔、即插即用的标准化接口技术,广泛应用于个人电脑、移动设备及外设连接。其最新版本为USB4(2022年发布),采用Type-C物理接口,支持双向80Gbps传输速率(非对称模式可达120Gbps)和240W供电(PD3.1协议),并兼容雷电3/4协议。当前技术已实现多协议融合(如DisplayPort视频传输)和高压低电流设计,欧盟强制统一Type-C接口的政策进一步加速了其普及。

USB接口形态从传统Type-A/B逐步过渡至Type-C,后者凭借正反盲插、高带宽和供电能力成为主流,逐步取代MicroUSB等旧标准。未来技术将聚焦更高带宽(如PCle通道整合)和无线化探索,但现阶段USB4与PD3.1仍是高性能计算和快充的核心方案。

高速信号测试实验室提供的USB相关的测试服务能力介绍

检测项目 检测内容
USB 4.0 Electrical Test Host/Device/Retimer 10Gb/s & 10.3125Gb/s & 20Gb/s & 20.625Gb/s Transmitter Test (TX); Receiver Test (RX); Return Loss Test (TX/RX)
USB 3.2 Gen1 &Gen2 Electrical Test Host/Device 5Gb/s & 10Gb/s; Transmitter Test (TX) Receiver Test (RX); Interconnect Test
USB 2.0 Electrical Test Host/Device_High/Full/Low Speed Signal Quality Test
USB_PD 3.1 Test Provider/Consumer/DRP_PD 2.0 & 3.0 & 3.1 PD 3.1 Compliance Test; PD 3.0 Compliance Test; PD 2.0 Deterministic Test PD 2.0 Communication Engine Test

测试设备

示波器
示波器
品牌 Keysight
型号 UXR0334A infiniium UXR Real-time oscilloscope, 33GHz, 128GSa/s, 4CH
误码仪
误码仪
品牌 Keysight
型号 J-BERT M8020A High-Performance BERT
USB Power Delivery分析仪
USB PD分析仪
品牌 GRL

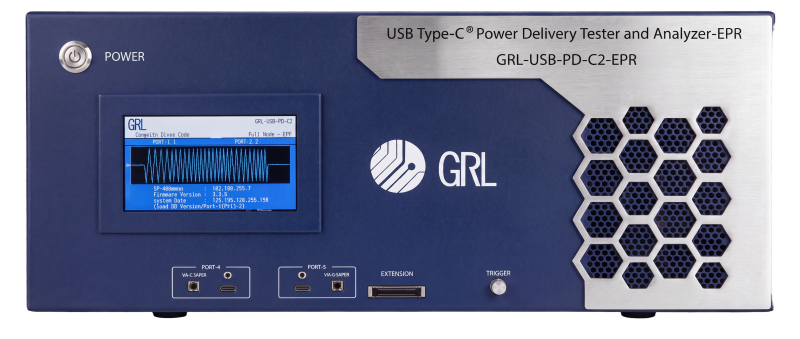

型号 GRL-USB-PD-C2-EPR
示波器
示波器
品牌 Keysight
型号 Infiniium V-Series Oscilloscopes DSAV254A
